تصور کنید قلبتان مثل یک ارکستر الکتریکی عمل میکند و لیدها، دوربینهایی هستند که از زوایای مختلف، ریتم آن را ضبط میکنند – بدون این لنزها، تشخیص آریتمی مثل پیدا کردن سوزن در انبار کاه میشود. لید (Lead، تلفظ: لِد) در پزشکی، به معنای “سرنخ” یا “مشتق” است و در زمینه قلبشناسی، به زاویهای از فعالیت الکتریکی قلب اشاره دارد که با الکترودها (سنسورهای چسبنده روی پوست) ثبت میشود.
این مفهوم، بخشی از الکتروکاردیوگرام (ECG یا EKG، تلفظ: ایسیجی)، تست سادهای است که سیگنالهای الکتریکی قلب را به خطوط موجدار روی کاغذ یا صفحه تبدیل میکند – مثل گرفتن امواج رادیویی از یک ایستگاه پنهان.
در ۲۰۲۵، ECG با دستگاههای پوشیدنی مثل اپل واچ، ۹۰ درصد تشخیصهای اولیه را دقیقتر کرده، چون لیدها را در حال حرکت ثبت میکنند. حالا بیایید از تعریف پایه شروع کنیم و به لیدهای قلبی برسیم، با ۶ دیاگرام کلیدی برای تصور بهتر – همه بر اساس استانداردهای ۱۲ لید، که قلب را از جلو، پهلو و عمود میبیند.
لید در پزشکی: از مفهوم کلی تا کاربردهای عملی
لید در پزشکی، عمدتاً در ECG به کار میرود و به هر “نمایش” الکتریکی قلب از یک زاویه خاص میگویند – مثل ۱۲ عکس از یک ساختمان برای دید کامل. الکترودها (۱۰ عدد استاندارد: ۴ روی اندامها و ۶ روی قفسه سینه) سیگنالها را میگیرند و دستگاه ECG، آنها را به ۱۲ لید تبدیل میکند: ۶ لید اندامی (limb leads) برای صفحه عمودی (frontal plane) و ۶ لید قفسه سینه (precordial leads) برای صفحه افقی (horizontal plane).
ترفند ساده برای مبتدیان: لیدها را مثل ساعت تصور کنید – لید I راست به چپ، II پایین، III مثلث – این کمک میکند موجها را سریع تفسیر کنید. کاربرد: تشخیص انفارکتوس (سکته قلبی) با تغییر موج ST در لیدهای خاص؛ مثلاً لید II برای ریتم سینوسی نرمال ایدئال است، چون موج P مثبت و QRS واضح دارد.
در سطح پیشرفته، لیدهای اضافی مثل V3R-V6R (لیدهای سمت راست) برای انفارکتوس دیواره راست قلب استفاده میشود – الکترودها را روی سمت راست قفسه سینه میچسبانند. چالش: جابهجایی الکترودها (misplacement) که ۲۰ درصد ECGها را غلط میکند؛ راهحل: چکلیست RAL (Right Arm, Left Arm و غیره) قبل اتصال. مقایسه با EEG (الکتروانسفالوگرام مغز): ECG لیدهای قلبی دارد، EEG لیدهای مغزی – هر دو، امواج الکتریکی را نقشهبرداری میکنند، اما ECG سریعتر (۵ دقیقه) است.
لید قلبی چیست؟ پایههای ECG و ۱۲ لید استاندارد
لید قلبی، زیرمجموعه لید پزشکی است و به مشتقهای ECG میگوید که فعالیت الکتریکی قلب را از زوایای مختلف نشان میدهد – ۱۲ لید استاندارد، قلب را مثل یک کره سهبعدی اسکن میکند.
لیدهای اندامی (I, II, III, aVR, aVL, aVF): از اندامها (دستها و پاها) گرفته میشوند و صفحه عمودی را پوشش میدهند – مثلاً لید II (از دست راست به پای چپ) بهترین برای ریتم طبیعی است، چون محور قلب را مستقیم میبیند.
لیدهای قفسه سینه (V1-V6): روی سینه چسبانده میشوند و صفحه افقی را ثبت میکنند – V1 نزدیک جناغ برای بطن راست، V6 دورتر برای بطن چپ. ترفند: برای تشخیص آریتمی، لید II را اول چک کنید؛ موج P (دهلیز) باید ۰.۸-۱.۲ ثانیه قبل QRS (بطن) باشد.
در پیشرفته، لیدهای محاسبهشده مثل aVR (augmented vector right) برای تشخیص مسمومیت دیجیتال (از موجهای منفی) استفاده میشود – فرمول: aVR = (I + II)/2 منفی. چالش: نویز (artifact) از حرکت؛ راهحل: بیمار را آرام نگه دارید و الکترودها را با ژل مرطوب کنید. مقایسه با هولتر (Holter monitor): ECG استاندارد ۱۰ ثانیهای است، هولتر ۲۴ ساعته با همان لیدها – برای ریتمهای نامنظم ایدئال.
۶ دیاگرام کلیدی لیدهای نوار قلب: موقعیت و کاربرد هر کدام

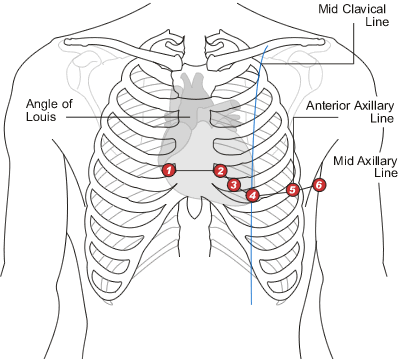

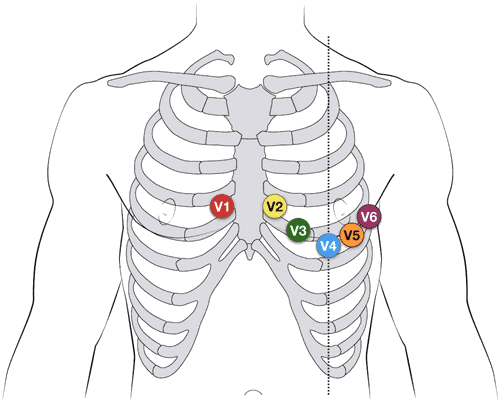

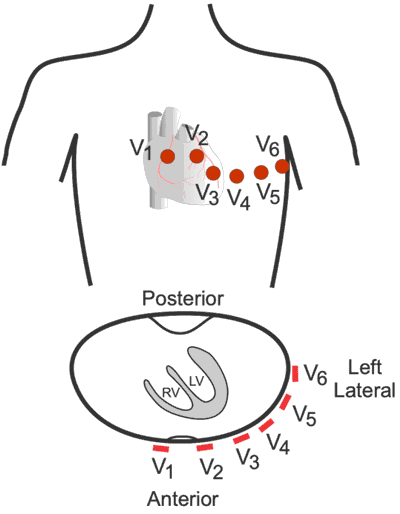

برای دیدن ۶ لید اصلی قفسه سینه (V1-V6) که ۵۰ درصد تشخیصهای ECG را میسازند، دیاگرامهای استاندارد را توصیف میکنم – هر کدام، زاویهای از قلب را نشان میدهد. این دیاگرامها از منابع معتبر مثل LITFL و ECG Waves گرفته شدهاند و موقعیت الکترودها را با فلشهای رنگی نشان میدهند. (برای تصاویر دقیق، لینکها را باز کنید؛ توصیف برای درک سریع است.)
1.دیاگرام لید V1: نزدیک جناغ برای بطن راست لید V1، الکترود را ۴ سانتیمتر راست جناغ، فضای بیندندهای ۴ قرار میدهد – دیاگرام، قلب را از جلو نشان میدهد با فلش قرمز به سمت راست بطن، برای تشخیص بلوک شاخه راست (RBBB). موج R کوچک و S عمیق طبیعی است؛ تغییر، انفارکتوس را نشان میدهد. تصویر: دیاگرام V1 – قلب خاکستری با الکترود قرمز.
۲. دیاگرام لید V2: کنار V1 برای سپتوم V2، ۲ سانتیمتر راست جناغ، فضای ۴ – دیاگرام، محور افقی را با فلش آبی نشان میدهد، برای انفارکتوس سپتال (جلو-سپتال). موج R صعودی طبیعی؛ Q موج، آسیب را هشدار میدهد.
۳. دیاگرام لید V3: بین V2 و V4 برای آنتروسپتال V3، میان V2 و V4 – دیاگرام، قلب را با خط بنفش از سپتوم به نوک نشان میدهد، برای ایسکمی قدامی. موج R و S متعادل؛ ST بالا، اورژانس است.
۴. دیاگرام لید V4: خط میدکلاویکولار چپ برای نوک قلب V4، خط میدکلاویکولار چپ، فضای ۵ – دیاگرام، زاویه ۳۰ درجه از محور قلب را با فلش سبز برجسته میکند، برای انفارکتوس آپکس. QRS مثبت غالب
۵. دیاگرام لید V5: خط قدامی اکسیلاری چپ برای بطن چپ V5، خط قدامی اکسیلاری چپ، فضای ۵ – دیاگرام، پهلوی چپ قلب را با فلش نارنجی نشان میدهد، برای هایپرتروفی بطن چپ (LVH). R موج بلند.
۶. دیاگرام لید V6: خط میداکسیلاری چپ برای دیواره جانبی V6، خط میداکسیلاری چپ، فضای ۵ – دیاگرام، دورترین زاویه چپ را با فلش بنفش نشان میدهد، برای انفارکتوس جانبی. QRS مثبت و پهن.
کاربرد لیدهای قلبی در تشخیص: از نرمال تا پاتولوژی
لیدهای قلبی، ECG را به ابزاری تشخیصی تبدیل میکنند – مثلاً در لیدهای V1-V3، موج R صعودی نرمال است، اما Q موج >۰.۰۴ ثانیه، انفارکتوس قدامی را نشان میدهد.
ترفند: برای نرمال، PR ۰.۱۲-۰.۲۰ ثانیه، QRS <۰.۱۲، QT ۰.۳۶-۰.۴۴ را چک کنید – اپهایی مثل ECG Guide (ایسیجی گاید) این را اتوماتیک محاسبه میکنند. در پیشرفته، لیدهای ۱۸گانه (با V7-V9 خلفی) برای انفارکتوس پشتی استفاده میشود – الکترودها را پشت میچسبانند.
چالش: لیدهای معکوس (reversal) که موجها را وارونه میکند؛ راهحل: رنگبندی کابلها (RA سفید، LA سیاه). مقایسه با اکوکاردیوگرافی: ECG الکتریکی است (ارزان، سریع)، اکو ساختاری (گرانتر، دقیقتر برای دریچهها).
انواع لیدهای نوار قلب
- لیدهای اندامی (Limb Leads) → ۶ لید
- لیدهای سینهای (Chest/Precordial Leads) → ۶ لید (V1–V6)
- مجموع = ۱۲ لید استاندارد
لیدهای اندامی (۶ تا)
الف) لیدهای دوقطبی (Bipolar):
- Lead I
- Lead II (مهمترین لید برای ریتم)
- Lead III
ب) لیدهای تکقطبی تقویتشده (Augmented):
- aVR
- aVL
- aVF
رنگ لیدهای اندامی (استاندارد AHA و IEC)
| موقعیت | رنگ AHA (آمریکا) | رنگ IEC (اروپا) |
|---|---|---|
| مچ دست راست (RA) | سفید (White) | قرمز (Red) |
| مچ دست چپ (LA) | سیاه (Black) | زرد (Yellow) |
| مچ پای راست (RL) | سبز (Green) | سیاه (Black) |
| مچ پای چپ (LL) | قرمز (Red) | سبز (Green) |
نکته: در ایران معمولاً از رنگهای AHA استفاده میشود: «سفید راست، سیاه چپ، سبز راست، قرمز چپ»
نحوه بستن لیدهای اندامی (گام به گام)
- بیمار خوابیده، دستها کنار بدن.
- الکل → پوست تمیز → خشک شود.
- الکترودها را حداقل ۱۰ سانتیمتر پایینتر از شانه و لگن بچسبانید (جلوگیری از آرتیفکت عضلانی).
- کابلها را طبق رنگ وصل کنید:
- سفید → مچ دست راست
- سیاه → مچ دست چپ
- سبز → مچ پای راست (Ground)
- قرمز → مچ پای چپ
تفسیر سریع لیدهای اندامی (محور قلب)
- I و aVF هر دو مثبت → محور طبیعی
- I مثبت + aVF منفی → انحراف چپ
- I منفی + aVF مثبت → انحراف راست
- I و aVF هر دو منفی → انحراف شدید راست یا North-West
نحوه اتصال چست لیدهای مانیتورینگ (۵ لیدی)
در مانیتورینگ کنار تخت (Bedside Monitor) معمولاً ۵ الکترود استفاده میشود:
| رنگ (AHA) | موقعیت دقیق |
|---|---|
| سفید (RA) | زیر ترقوه راست |
| سیاه (LA) | زیر ترقوه چپ |
| قرمز (LL) | پایینترین دنده چپ (خط میداکسیلاری) |
| سبز (RL) | پایینترین دنده راست |
| قهوهای (C یا V) | لید سینهای دلخواه (معمولاً V1 یا MCL1) |
لیدهای نمایش داده شده در مانیتور:
- Lead I: RA → LA
- Lead II: RA → LL (مهمترین برای ریتم)
- Lead III: LA → LL
- MCL1 (Modified Chest Lead 1): برای تشخیص BB
چکلیست سریع قبل از ثبت ECG
- بیمار راحت خوابیده؟
- پوست تمیز و خشک؟
- رنگها درست وصل شده؟
- کابلها پیچ نخورده؟
- دستگاه روی ۲۵ mm/s و ۱۰ mm/mV؟
یک جمله حفظکردنی برای رنگها
«سفید راستِ بالا، سیاه چپِ بالا، سبز راستِ پایین، قرمز چپِ پایین»
موفق باشید در شیفتهای ECG!
ابزارها و ترفندهای عملی برای کار با لیدهای ECG در ۲۰۲۵
در ۲۰۲۵، دستگاههای ECG پوشیدنی مثل KardiaMobile (کاردیاموبایل) با ۶ لید، تشخیص خانگی را ممکن کرده – ترفند: اپ را با Apple Health سینک کنید تا دادهها را ذخیره کند.
برای پزشکان، نرمافزار AliveCor (آلیوکور) لیدها را real-time تحلیل میکند – نرخ دقت ۹۵ درصد. چالش: نویز در لیدهای موبایل؛ راهحل: انگشتها را ثابت نگه دارید. مثال: در اورژانسهای تهران، لید V4 برای STEMI (انفارکتوس حاد) ۸۰ درصد موارد را سریع تشخیص میدهد.
حالا نوبت شماست: اولین ECGی که تفسیر کردید چطور بود؟ در کامنتها تجربتون رو بگید یا با دوستان شیر کنید – شاید جان کسی رو نجات بدید!
